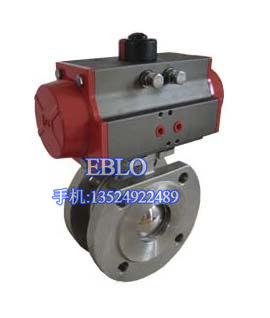

上海依博羅氣動薄型球閥是氣動球閥中的一種，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
設計依據
GB標準
設計標準
GB/12237
結構 長度
法蘭 連接
歐德隆公司標準
連接法蘭尺寸
GB/9113、JB/T79
試驗和檢驗
JB/T9002
技術規范：
注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
序號
零件名稱
材質
C
P
R
1
閥蓋
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti
2
墊片
PTFE
PTFE
PTFE
3
閥座
PTFE
PTFE
PTFE
4
球體
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
5
閥座
PTFE
PTFE
6
閥體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti
7
螺栓
35
1Cr18Ni9Ti
1Cr18Ni12M02Ti
8
閥桿
1Cr13
1Cr18Ni9Ti
1Cr18Ni12M02Ti
9
墊片
PTFE
PTFE
PTFE
10
填料
PTFE
PTFE
PTFE
11
襯套
PTFE
PTFE
PTFE
12
彈墊
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti
13
墊片
35
1Cr18Ni9Ti
1Cr18Ni9Ti
14
螺母
35
1Cr18Ni9TI
1Cr18Ni9Ti
15
連接支架
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
16
螺栓
35
1Cr18Ni9Ti
1Cr18Ni9Ti
17
連接套
35
1Cr18Ni9Ti
1Cr18Ni9Ti
18
氣動裝置
19
位置指示器
塑料
塑料
塑料
零部件材質：
技術參數：
氣缸形式： 雙作用 單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力： 雙作用4～8bar、單作用5～8bar
附件選項 （可選）
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源起穩壓、過濾作用
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
（注：電氣定位器只有在閥門要需求調節功能才選配）
備注: 氣缸參數請另參考所選配的氣動執行器資料.
