產品介紹

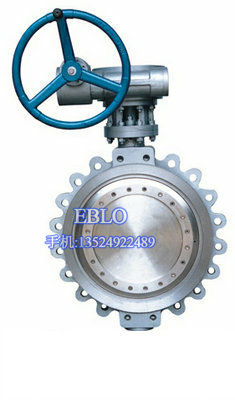

對夾式凸耳蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。

對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

應用范圍

• 石油、煤氣、化工、水處理等一般工業
• 熱電站的冷卻水系統
• 硫酸行業中氣體管路
• 硫磺制酸系統中的焚硫、轉化、干吸工段
• 化工、石化、冶煉、醫藥、食品等行業

結構特點

1. 三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命
2. 由扭矩產生彈性密封
3. 巧妙的楔形設計使閥門有越關越緊的自動密封功能
4. 體積小、重量輕、操作輕巧、便于安裝

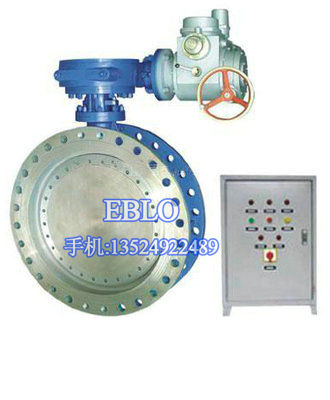

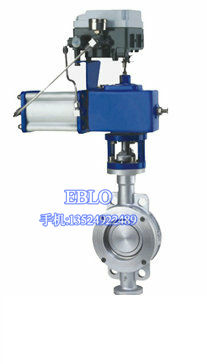

5. 可根據用戶要求配置氣動、電動裝置
6. 更換零件材質可適用于各種介質

與閘閥性能比較

• 閘閥的密閉性比蝶閥好
• 閘閥體積大，占用空間大
• 蝶閥體積小，占用空間小
• 規范規定公稱直徑大于50的用蝶閥

標準規范

• 設計制造標準：GB/T 12238-2008、ANSI B16.34等
• 結構長度標準：GB/T 12221-2005、API609等
• 連接法蘭標準：GB/T 9113、JB79等
• 壓力溫度等級：GB/T 12224-2005
• 試驗檢驗標準：GB/T 13927-2008、API598等
