上海依博羅400X流量控制閥是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管道中，保持預定流量不變，將過大流量限制在一個預定直，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地減小流域面積的原理，利用相關導閥，最大限度地減少能力在節流過程中的損失。如遇緊急情況400X流量控制閥可以完全截止流量，避免損失?？刂旗`免度高，安全可靠，調試簡便，使用壽命長。
結構特點：

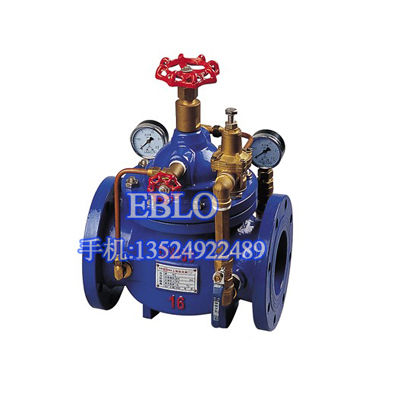

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
工作原理：
當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
主要技術參數：
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
出口可調壓力(MPa) |
壓力特性 △P2P1 |
流量特性 △P2P1 |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
P2×8% |
P2×15% |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.10-1.2 |
P2×10% |
P2×20% |
||
|
2.5 |
3.75 |
2.75 |
0.15-1.6 |
P2×12% |
P2×25% |
主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
主要連接尺寸：
|
公稱通徑 |
尺寸 |
||
|
L |
H1 |
H |
|
|
20 |
150 |
247 |
342 |
|
25 |
160 |
247 |
342 |
|
32 |
180 |
247 |
342 |
|
40 |
200 |
278 |
395 |
|
50 |
203 |
278 |
395 |
|
65 |
216 |
298 |
405 |
|
80 |
241 |
313 |
430 |
|
100 |
292 |
350 |
510 |
|
125 |
330 |
365 |
560 |
|
150 |
356 |
420 |
585 |
|
200 |
495 |
450 |
675 |
|
250 |
622 |
470 |
730 |
|
300 |
698 |
490 |
760 |
|
350 |
787 |
526 |
840 |
|
400 |
914 |
570 |
910 |
|
450 |
978 |
570 |
910 |
依博羅產品適用于各個行業中的水、油、氣、蒸汽等管道。常規產品常年備有現貨，可通過快捷的運輸方式交到客戶手中。
