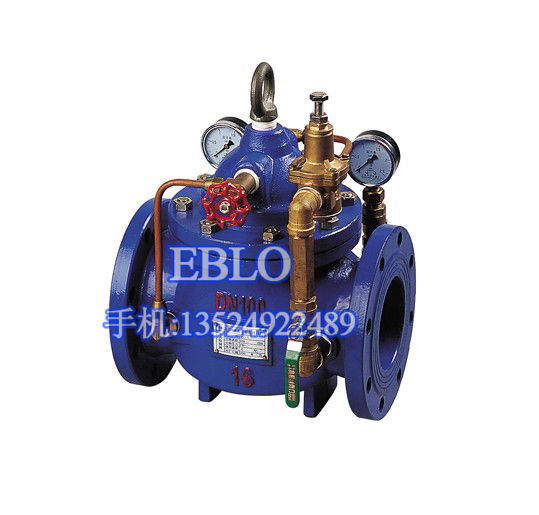

上海依博羅200X減壓穩壓閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
特點用途：
200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。
本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
工作原理：
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。
調節導閥彈簧即可設定出口壓力。
技術參數：
壓力等級：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN500～750
介質溫度：0～80℃
連接尺寸：
|
公稱通徑DN(mm) |
尺寸 |
|||
|
L |
寬 |
H |
||
|
50 |
203 |
282 |
254 |
|
|
65 |
216 |
292 |
272 |
|
|
80 |
241 |
310 |
282 |
|
|
100 |
292 |
330 |
303 |
|
|
125 |
330 |
358 |
344 |
|
|
150 |
356 |
385 |
385 |
|
|
200 |
450 |
438 |
437 |
|
|
250 |
500 |
490 |
532 |
|
|
300 |
560 |
550 |
600 |
|
|
350 |
620 |
617 |
677 |
|
|
400 |
700 |
764 |
||
|
450 |
780 |
778 |
862 |
|
|
500 |
850 |
873 |
972 |
|
|
600 |
980 |
980 |
1096 |
|
